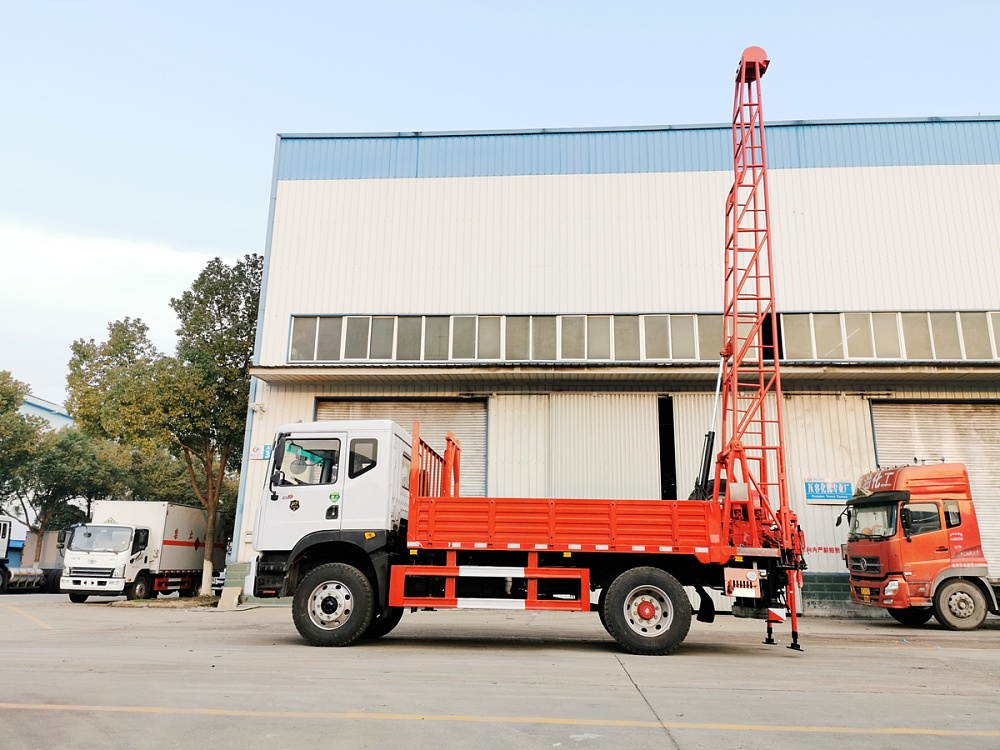

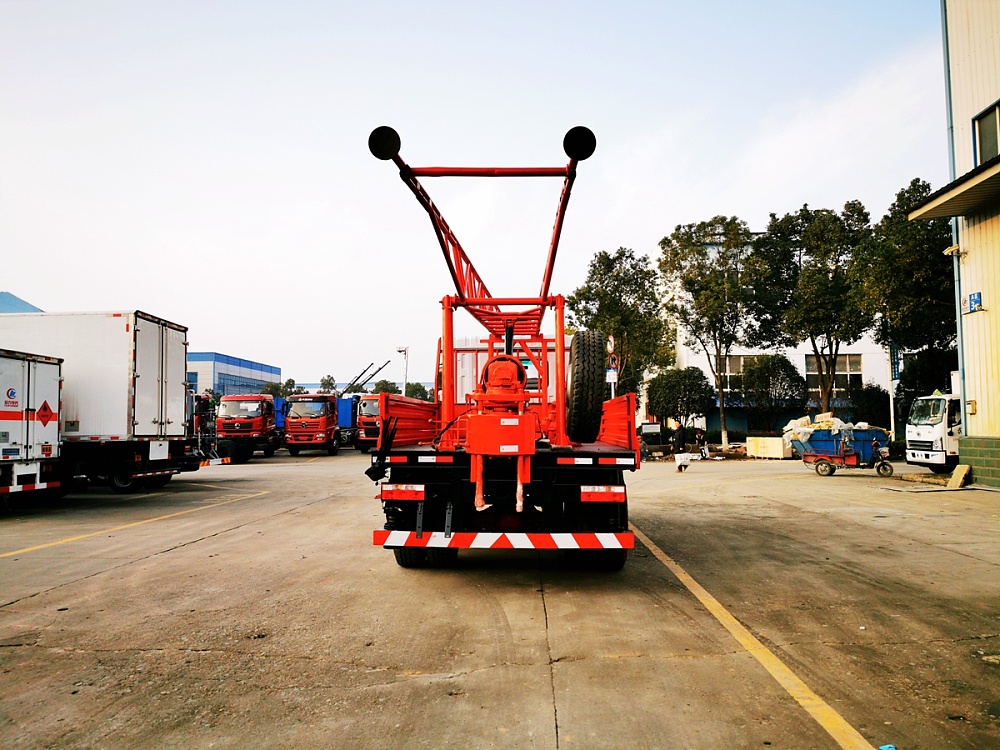

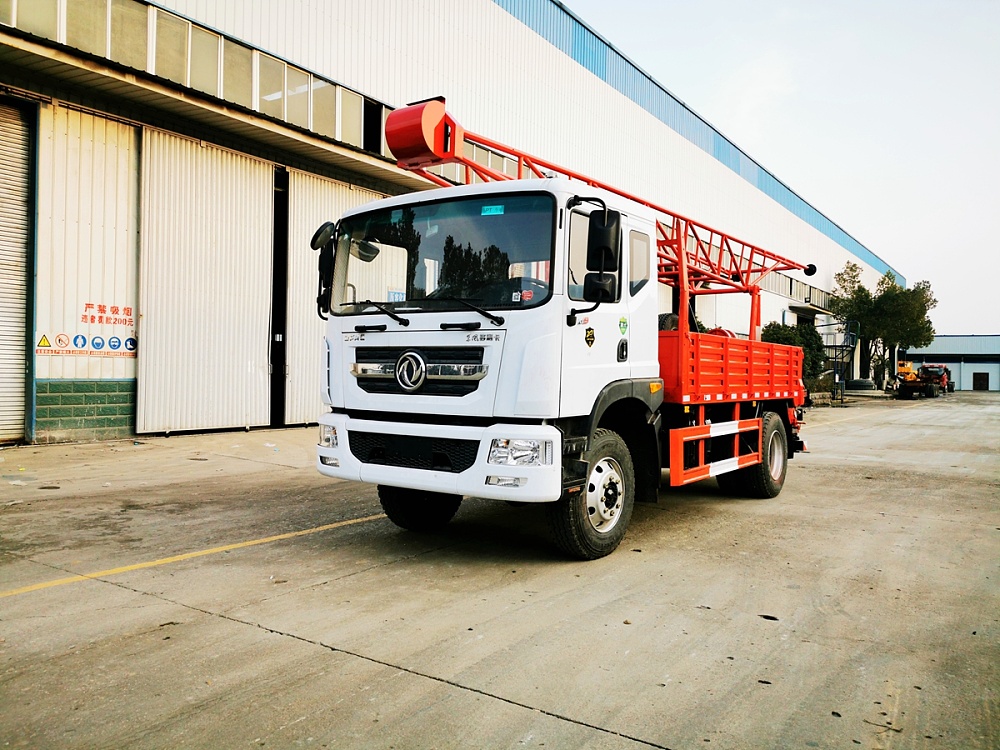

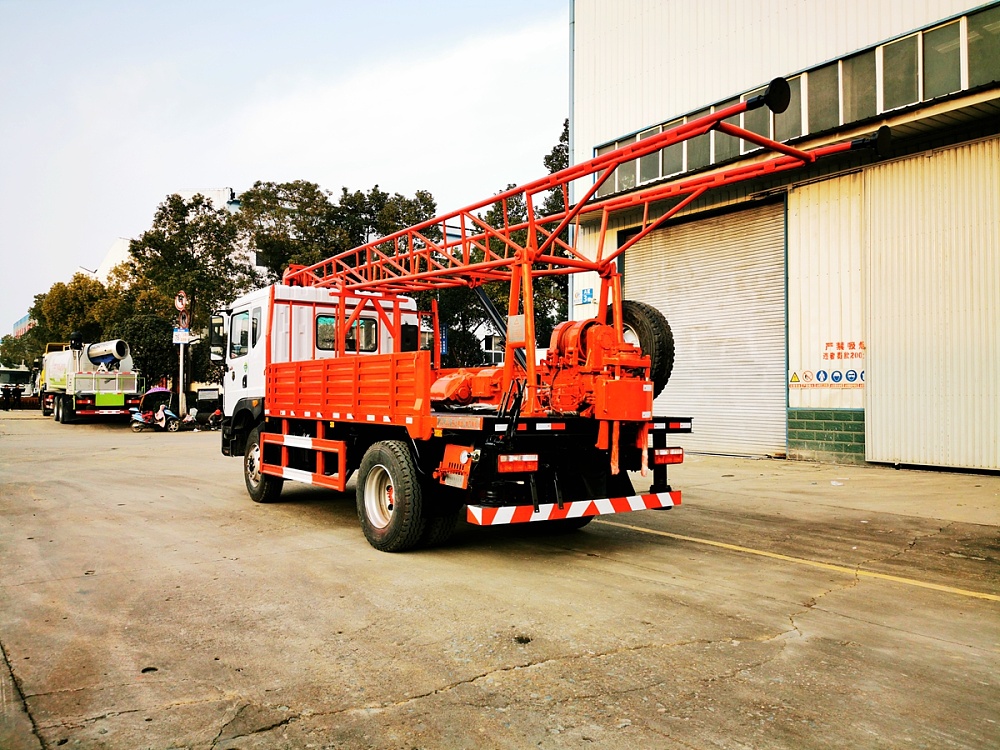

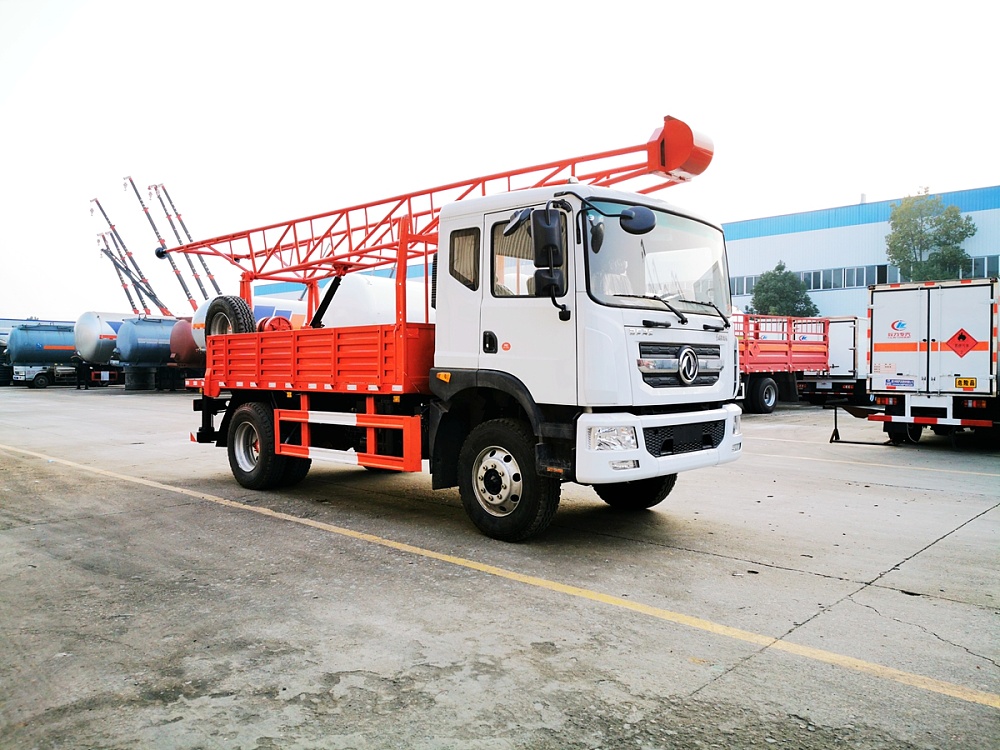

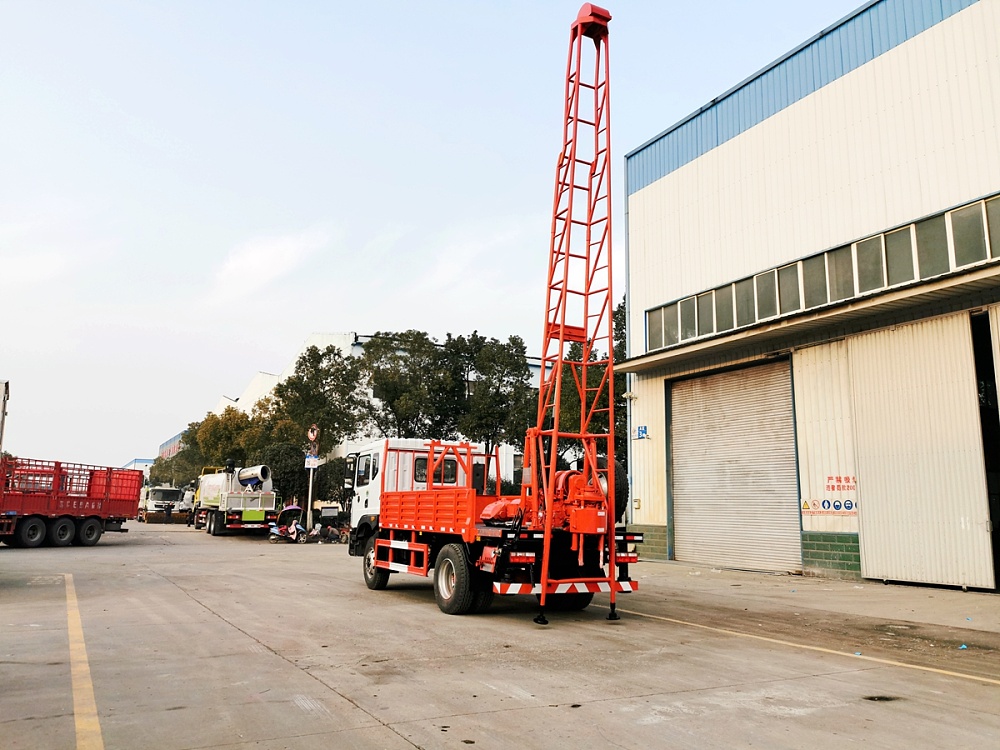

東風多利卡D9鉆機車：底盤采用東風多利卡D9國六底盤，玉柴200馬力發動機，4500軸距，10.00R20輪胎帶備胎，6檔變速箱，帶方向助力，斷氣剎。原裝空調。上裝配置：減速箱，回轉器，卷揚機，變速箱，泥漿泵，取力箱，井架，塔架，水龍頭。
商品參數：
●品牌：東風
●型號：CLW5097TZJ6
●鉆孔直徑：200mm
●鉆孔深度：100m
●鉆孔角度范圍：90°
●發動機功率：147kw
●重量：9200kg
●加工定制：是
●破碎方式：沖擊回旋式鉆機
●施工場地：地表鉆機
●鉆探深度：中深孔鉆機
●用途：水文地質水井鉆機
●地質勘查車載鉆機 地礦勘測鉆井車 DPP100北探汽車鉆 地勘鉆機
使用范圍：●用于地震爆破孔的施工。
●用于石油、天然氣及固體礦產的普查勘探淺孔施工。
●用于城建、鐵路及水電部門進行工程地質勘察施工。
●用于淺層水文地質勘察及水井鉆進。
主要優點：
●液壓加壓兼 起拔、節省人力、減輕勞動強度。
●卷揚機為行星式卷揚機，操作靈活、安全可靠。
●在減速箱中增設了反檔機構，操縱一個手柄可使回轉器具有正轉、停、反轉三檔位置，使主動鉆桿擰卸方便、省時、省力。
●泥漿泵自吸能力強，可調10級流量。
●水龍頭體積小、重量輕、密封可靠。
●主動鉆桿剛性好、自重大，鉆孔時靠自重加壓即可，鉆進效率高。
●起、落井架為液壓操縱，操作方便、安全可靠。
●整車裝有四組液壓支腿，可隨意調節任意腿的伸出長度，適應不同工作場地。
●汽車分動箱為整體、 用越野式。
●在操作臺上即可實現鉆機正反轉工作，操作方便靈活。
公告參數
| 技術指標 | CLW5097TZJ6型鉆機車 | |||
| 基本參數 | 生產廠家 | 程力專用汽車股份有限公司 | ||
| 生產地址 | 湖北省隨州市南郊平原崗程力汽車工業園 | |||
| 外形尺寸 (mm) | 9360X2530X3580 | |||
| 底盤型號 | EQ1185LJ9CDE | |||
| 底盤軸距 (mm) | 3950,4500,4700,5000,5300,5600 | |||
| 底盤軸數 | 2 | |||
| 底盤軸荷 (kg) | 6500/11500 | |||
| 整備質量 (kg) | 9005,9070 | |||
| 總質量 (kg) | 9200 | |||
| 額定載質量 (kg) | ||||
| 接近角/離去角 (°) | 19/10 | |||
| 前懸/后懸 (mm) | 1260/1880,1260/2180 | |||
| 高車速 (km/h) | 105 | |||
| 準乘人數 (人) | 3,2 | |||
| 輪胎規格 | 295/80R22.5，10.00R20，275/80R22.5 | |||
| 輪胎數量 | 6+1(備胎) | |||
| 彈簧片數 (前/后) | 8/10+7 | |||
| 前輪距 (mm) | 1862,1933,1949 | |||
| 后輪距 (mm) | 1806,1865 | |||
| 排放標準 | GB3847-2005,GB17691-2018國Ⅵ | |||
| 燃料種類 | 柴油 | |||
| 發動機 | 發動機型號 | 發動機生產企業 | ||
|
B6.2NS6B210 D4.5NS6B220 D4.0NS6B195 YCS04200-68 CY4SK761 B6.2NS6B230 |
東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 廣西玉柴機器股份有限公司 東風朝陽朝柴動力有限公司 東風康明斯發動機有限公司 |
|||
| 發動機排量 (ml) | 發動機功率 (kw) | |||
|
6200 4500 4000 4156 4087 6200 |
154 162 143 147 145 169 |
|||
| 其它說明 | 該產品主要用于地震物探鉆井，工程地質勘查鉆井及打供水井鉆井等工作；前伸/前懸/軸距/后懸/后伸對應關系:0/1260/4500/1880/1720；250/1260/3950/2180/1720.側、后防護所用材料材質為Q23**，連接方式為焊接連接，后下部防護斷面尺寸為125×200mm，離地高度為490mm；ABS系統生產廠家，型號 :焦作博瑞克控制技術有限公司，J ABS，YCS04200-68.隨底盤選裝駕駛室. | |||
技術規格
|
大鉆深 |
鉆孔直徑Φ200mm時深70m 鉆孔直徑Φ150mm時深100m |
|
|
鉆桿直徑 |
mm |
Φ42-50 |
|
回轉器轉速 |
R/min |
正轉 / 57 96 169 |
|
反轉 / 38 |
||
|
大給進力/起拔力 |
KN |
30/50 |
|
給進行程 |
mm |
450 |
|
卷揚單繩提升力 |
KN |
13 |
|
泥漿泵 大工作壓力 |
Mpa |
2 |
|
泥漿泵 大排水量 |
1/min |
450 |
|
液壓系統 大壓力 |
Mpa |
8 |
|
外廓尺寸（長*寬*高） |
mm |
9360*2530*3580 |
|
鉆機重量(含車） |
kg |
9200 |
